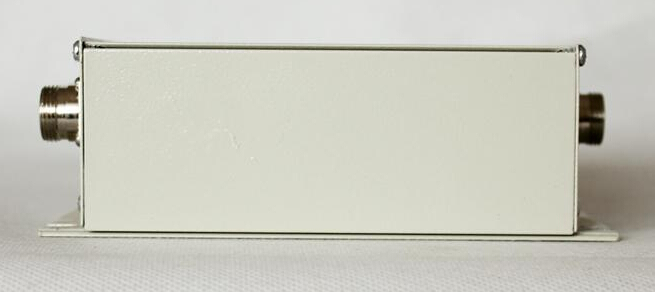

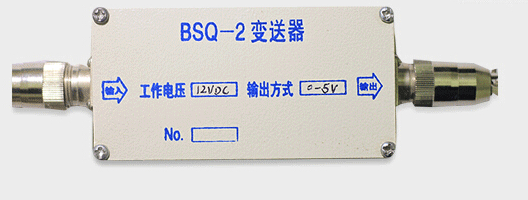

BSQ-2外接式變送器，采用鋁制外殼，把傳感器配上一個小信號的精密放大線路，線路內部穩壓，恒流供橋、電壓電流轉換，阻抗適配，線性補償，溫度補償，把力學量轉換層標準電流、電壓信號輸出4~20mA 0-10mA 0-5V 1-5V 0-10V直接與控制設備接口或與計算機聯網，具有調零，調增益功能。



名稱：單路變送器



尺寸：（單位：MM）



輸入信號：mV級電壓信號



貨號：BSQ-2



輸出信號：1.5或0~5V，1~10MA，4~20MA



激勵電壓：10V或12V，15V，24V（DC）



精準等級;0.1%



電源電壓：24V



概述：



傳感器信號放大器將傳感器配一小信號精密放大線路，線路內部穩壓，恒流供橋、電壓電流轉換，阻抗適配，線性補償，溫度補償等，將力學量轉變成標準、電流、電壓信號輸出，4~20MA、0~10MA、0~5V、1~5V直接與自動控制設備接口或與計算機聯網，變送器具備變準信號外調零，外調增益功能。



變送器說明：



1.在一般情況下，無需打開變送器盒。

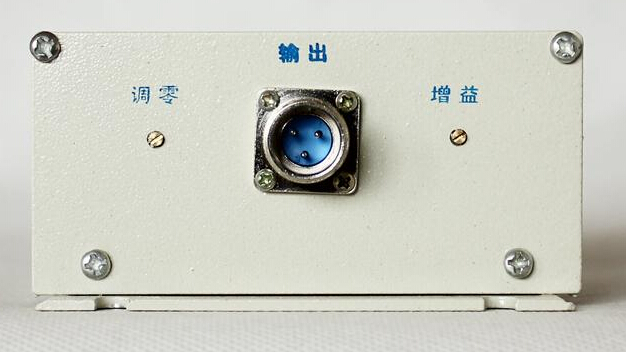

2.如需調整，打開變送器盒上蓋，即可看見良知灰色可調電位器。如需調整零點，即調動R5K電位器；如增益有變動，即調整R100電位器。



3.接線：傳感器的輸出插頭直接插入變送器盒的輸入端，輸出端的三根線接法如下：



紅線：24V或12VDC



綠線：信號



黑線：電源負
